產品特點：

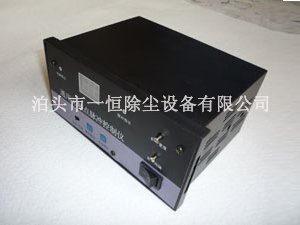

MCC除塵通用程序控制儀核心控制部分采用進口微電腦控制芯片，該芯片具有低功耗、調整、高可靠、強抗靜電、強抗干擾等特點，大大提高了產品的可靠性。
同時采用看門狗電路、軟件陷阱與冗余、掉電數據保護、數控濾波等技術使控制儀具有很強的抗干擾能力。
控制儀采用4位數碼管來顯示各控制參數，及儀器工作狀態，同時各路的輸出狀態用LED指示，顯示直觀，隨時觀察各室離線閥氣缸及
脈沖閥的工作情況。
控制儀設置了手動控制程序，可通過控制按鈕分別控制每一路的輸出，大大方便了除塵器在調試、維修階段的操作。
在運行過程中所需要設定的各段時間參數均可在線設置，控制參數數據采用專用E2PROM數據保存技術，即使是在強干擾下也能確保控制參數的安全。
控制儀輸出電路均按PLC輸出電路設計，各路輸出均采用光電隔離等技術措施，抗干擾，響應快，超強穩定，品質優異。
控制儀的輸出選用超大功率輸出管（或繼電器）輸出，并設有浪涌吸收保護電路，以確保工作的高可靠性。每路都有相應的指示燈，負載短路開路保護，使用壽命超長。
無觸點開關適用于控制各種電磁閥及電感性負載，可快速頻繁開關耐不影響壽命；
控制儀配有本機和遠程選擇開關，遠程時可通過遠程控制信號對其進行操作。
控制儀配有壓差信號輸入接口，當壓差控制儀達到設定壓差值開關接通后，控制儀開始從路開始運行，運行完一個周期后繼續根據壓差信號等待運行。
控制儀電源采用特殊處理，電源穩定度及負載穩定度較高；輸出波紋電壓小；瞬態響應速度快；沒有開關干擾；線路結構簡單，便于維修等特點。在各種電磁電壓干擾嚴重的現場也能確保控制儀長期穩定運行。
控制儀外殼采用工程專用全密封塑料透明防塵機箱，外形美觀，操作使用方便。
MCC-B系列采用面板安裝形式，直接安裝于控制柜面板上操作使用直觀方便。
技術參數：
額定輸入電壓：AC220V（1±10%）50-60Hz
額定輸出電壓：DC24 AC110V AC220V
額定功耗： ≤10W
本機大輸出路數：MCC-T 48路晶體管輸出DC24V 1.5A
4路繼電器輸出 DC24/AC220V 3A
MCC-L 18路晶體管輸出DC24V 1.5A
18路可控硅輸出 AC220V 2A
MCC-B 20路晶體管輸出 DC24V 1.5A
控制路數擴展：可根據要求擴展任意路數
輸出路數可調：輸出路數可根據需要任意調解設定。
脈沖寬度： 0.1-9.9S（控制儀的輸出電信號持續的時間）
脈沖間隔： 1-99S（前一路電信號斷電至后一路電信號輸出的間隔時間）
循環時間： 1-99Min（一個清灰過程完成后至下一過程的等待時間）
閥啟時間： 1-99S（離線脈沖：氣缸啟動后至個閥噴吹的時間）
沉降時間： 1-99S（離線脈沖：后一個脈沖閥噴吹完后至氣缸關閉時間）
氣室間隔： 1-99min（離線脈沖；至下一室清灰的等待時間）
遠程控制： 開關信號（可遠傳系統備妥、運行、故障報警等無源開關信號）
差壓控制： 開關信號
使用環境溫度：-25℃--+55℃
空氣的相對濕度不大過85%
無嚴重腐蝕氣體和導電爆炸的塵埃
無劇烈振動或沖擊
重量：≈1.8kg
外形尺寸：250×190mm×100mm（長×寬×高）
使用說明：
MCC系列除塵通用程序控制儀的操作設定基本相同，下面以MCC-T除塵通用程序控制儀為例說明
MCC-T通用程序控制儀線路板平面圖、接線圖
